Opis proizvoda

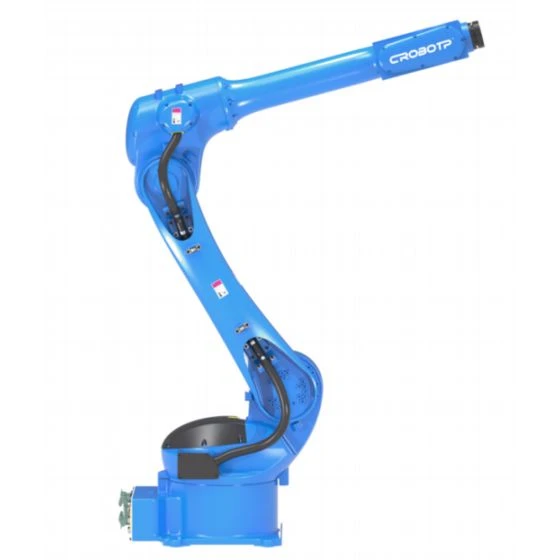

Robot za rukovanje materijalom i paletiranje za teške uvjete rada za automatiziranu proizvodnju
CRP-RA27-50 je industrijski robot sa 6 osi dizajniran za rukovanje teškim materijalima i paletiranje u automatiziranim proizvodnim okruženjima. Podržava aplikacije kao što su utovar i istovar proizvodne linije, prijenos materijala, sortiranje i paletiranje, pružajući fleksibilno rješenje za automatizaciju ponavljajućih zadataka rukovanja i poboljšanje učinkovitosti proizvodnje.
Prednosti robota za rukovanje materijalom i paletiranje
CRP-RA27-50 uključuje namjenske mehaničke, električne i pomoćne značajke za podršku zahtjevnim operacijama rukovanja i paletiranja.
Dvostruka sigurnost
Ploča za zaustavljanje u nuždi neovisna o glavnom kontrolnom sustavu radi s krugom sigurnosnog releja kako bi se osigurala funkcija zaustavljanja u nuždi s dva kruga. Ovaj neovisni sigurnosni dizajn podržava pouzdano isključivanje u hitnim slučajevima i pomaže u zaštiti osoblja i opreme tijekom rada robota.
Fleksibilni kabeli za kretanje
Posebni kabeli visoke fleksibilnosti dizajnirani su za prilagođavanje čestim savijanjima i ponavljanim pokretima robota tijekom neprekidnog rada. U kombinaciji s ugrađenim trofaznim filtrom koji poboljšava EMC/EMI performanse, dizajn podržava izdržljivo kabliranje i stabilan električni rad u zahtjevnim industrijskim okruženjima.
Integrirani pomoćni alati
ID10 opskrba plinom s dva kruga osigurava namjensko pneumatsko usmjeravanje za kompatibilne alate i pribor, dok se unutarnji kabel i plinski kanali protežu kroz podlakticu i zapešće. Ovaj integrirani pomoćni dizajn pojednostavljuje veze između robota i alata na kraju ruke i smanjuje izložene linije tijekom rada.
Agilna konzolna struktura
Struktura s jednom konzolom smanjuje težinu sklopa krajnjeg efektora, pomažući u poboljšanju fleksibilnosti kretanja robota i brzine odziva. Također pruža veću slobodu pri odabiru hvataljki, alata i krajnjih izvršitelja za različite zahtjeve rukovanja.
Unutarnje usmjeravanje kabela
Šuplji kanali u podlaktici i zapešću omogućuju kabelima i plinskim vodovima da idu iznutra od baze robota do zapešća. Smanjenjem vanjske izloženosti kabela i crijeva, dizajn pomaže minimizirati rizike zapetljanja i održava komunalne veze organiziranijima tijekom ponovljenog kretanja robota.
Proširiva instalacijska platforma
Platforma za montažu za više korisnika pruža dodatni prostor za integraciju pomoćne opreme i alata. Zajedno s fleksibilnim mogućnostima ugradnje, omogućuje prilagođavanje konfiguracije robota različitim rasporedima opreme i rasporedima proizvodnih linija.
tehničkiParametri
|
Model |
CRP-RA27-50 |
|
|
Oblik ruke |
Vertikalni višestruki spojevi |
|
|
Stupanj slobode |
6 axis |
|
|
Maksimalna nosivost |
80kg |
|
|
Maksimalno putovanje |
Os 1 |
-180 stupnjeva ~180 stupnjeva |
|
Os 2 |
-160 stupnjeva ~75 stupnjeva |
|
|
Os 3 |
-80 stupnjeva ~165 stupnjeva |
|
|
Os4 |
-170 stupnjeva ~170 stupnjeva (s mehaničkim ograničenjima) |
|
|
Os5 |
-125 stupnjeva ~125 stupnjeva |
|
|
Os6 |
-360 stupnjeva ~360 stupnjeva |
|
|
Maksimalna brzina |
Os 1 |
130 stupnjeva /S |
|
Os 2 |
125 stupnjeva /S |
|
|
Os 3 |
124 stupnja /S |
|
|
Os4 |
224 stupnja /S |
|
|
Os5 |
190 stupnjeva /S |
|
|
Os6 |
285 stupnjeva /S |
|
|
Dopušteni zakretni moment |
Os4 |
231N.m |
|
Os5 |
231N.m |
|
|
Os6 |
135N.m |
|
|
Dopušteni moment tromosti |
Os4 |
27,34kg.m2 |
|
Os5 |
27,34kg.m2 |
|
|
Os6 |
12,30kg.m2 |
|
|
Tjelesna težina robota |
728kg |
|
|
Maksimalna dosegnuta udaljenost |
2680mm |
|
|
Ponovljena točnost pozicioniranja |
±0,08 mm |
|
|
Način instalacije |
Uzemljenje, montaža naopako, montaža na zid |
|
|
Razina buke |
80 dB(A) |
|
|
Sučelje tijela |
Rezervirano IO |
16Pin |
|
Rezerviran plin |
2*φ12 mm |
|
|
Instalacijsko okruženje |
Temperatura okoline |
0~45 stupnjeva |
|
Relativna vlažnost zraka |
20%~80%RH (bez kondenzacije) |
|
|
Vibracija |
Ispod 0,5G |
|
|
Drugi |
Instalacija robota mora biti udaljena od: zapaljivih ili korozivnih tekućina ili plinova, električnih izvora smetnji |
|
|
IP razina |
IP54 za tijelo, IP67 za zglob |
|
|
Prednost značajke |
Kompaktna struktura, velika brzina, visoka preciznost, velika proširivost i jednostavan rad |
|
|
Primjena |
Rukovanje, montaža, označavanje, brušenje |
|
|
Konfiguracija električnog ormara |
G15A |
|
Dijagram
Dijagram instalacijskog sučelja

Dijagram raspona kretanja

Prilagodite CRP robota za rukovanje materijalom i paletiziranje za svoje projekte
Možemo prilagoditi ključne konfiguracije kako bi bolje odgovarale vašim uvjetima instalacije, zahtjevima upravljanja i specifikacijama projekta.
Duljina spojnog kabela
Standardni vanjski spojni kabel je 5 m, s dostupnim opcijama od 8 m, 10 m i 15 m. Prilagođene duljine kabela također se mogu osigurati za različite rasporede opreme.
Snaga transformatora
Ugrađeni transformator dostupan je u konfiguracijama od 3000 W, 5000 W i 8000 W. Ostale specifikacije transformatora mogu se dostaviti na zahtjev.
Teach privjesak
Birajte između privjesaka za učenje modela E i modela C prema željenom radu robota i konfiguraciji programiranja.
Podučite duljinu kabela privjeska
Teach viseći kabeli dostupni su u duljinama od 6 m, 8 m, 10 m, 12 m i 15 m. Ostale duljine kabela mogu se prilagoditi prema vašim zahtjevima za instalaciju.
Sučelje sustava
Sustav se može isporučiti s engleskim sučeljem koje koristi CRP zaslonske oznake. Alternativne oznake sučelja na engleskom također su dostupne za projekte sa posebnim zahtjevima za sučelje.
Boja robota
Standardne opcije boja uključuju plavu, telekom sivu, crvenu, žutu ASD, žutu FLK, signalno bijelu, grass paper i svijetlo sivu. Ostale boje također se mogu prilagoditi, s rokom isporuke od 45 dana.
Izradite svog prilagođenog robota
Upravljanje kvalitetom CRP industrijskih robota
CRP primjenjuje kontrolu kvalitete kroz inspekciju materijala, provjeru točnosti, testiranje proizvodnje i konačnu ocjenu performansi kako bi održao dosljednu kvalitetu robota prije isporuke.
- Inspekcija ulaznog materijala- Provjerava tvrdoću, dimenzije, sastav materijala i izgled ulaznih materijala kako bi se potvrdilo da osnovne komponente zadovoljavaju CRP zahtjeve kvalitete.
- Inspekcija s tri koordinate- Provjerava odljevke tijela robota i strojno obrađene dijelove na ravnost, okomitost, koncentričnost, razmak rupa i otvor prije nego što uđu u proizvodnju.
- Sljedivost digitalne proizvodnje- Koristi identifikaciju QR koda nakon dimenzionalne inspekcije za povezivanje podataka o komponentama s proizvodnim procesom za sljedivo upravljanje kvalitetom.
- Kontrola kvalitete komponenti- Obavlja punu inspekciju ključnih komponenti robota i upravlja kvalitetom dobavljača kako bi identificirao i ušao u trag potencijalnim problemima na razini serije.
- Ispitivanje starenja opterećenja- Provodi 24-satna ispitivanja starenja pri maksimalnom opterećenju za procjenu radne stabilnosti robota u uvjetima stalnog opterećenja prije isporuke.
- Testiranje performansi- Testira točnost pozicioniranja, buku, nenormalne zvukove i kompatibilnost električnog ormarića kao dio konačne procjene performansi robota.
- Konačna inspekcija kvalitete- Provodi sveobuhvatne inspekcije prije otpreme kako bi se potvrdila izvedba i konfiguracija robota prema zahtjevima kupčeve narudžbe.
Ovi procesi upravljanja kvalitetom omogućuju sljedivu inspekciju i testiranje od ulaznih materijala do konačne isporuke, podržavajući dosljednu izvedbu svih CRP industrijskih robotskih proizvoda.
Zašto odabrati CRP kao svog proizvođača industrijskih robota?
CRP kombinira istraživanje i razvoj robotike, proizvodnju i tehničku ekspertizu za podršku projektima industrijske automatizacije.
Dugogodišnje iskustvo u industriji
CRP razvija sustave za upravljanje robotima od 2007., a svoju tvrtku za robotiku osnovao je 2012. Njegova baza industrijskih robota od više od 35.000 m² pokriva istraživanje i razvoj i proizvodnju industrijskih robota, kontrolera, pogonskih i kontrolnih sustava i drugih ključnih komponenti.
Dokazana tehnička stručnost
CRP ima više od 400 ovlaštenih prava intelektualnog vlasništva, uključujući preko 40 patenata izuma. Njegove tehničke mogućnosti pokrivaju kontrolu robota, pogonske sustave, inteligentna očitavanja i kompletan industrijski razvoj robota.
Kontrolirana proizvodnja i upravljanje kvalitetom
CRP upravlja ključnim proizvodnim procesima za industrijske robote i ključne komponente unutar svog proizvodnog sustava. Ovaj integrirani pristup podržava dosljednost u sklapanju robota, integraciji komponenti, testiranju i konačnoj isporuci.
Utvrđeno globalno iskustvo
CRP je opslužio više od 500 klijenata širom svijeta, a svoje robote izvozi u jugoistočnu Aziju, Indiju, Pakistan, Tursku, Europu i Latinsku Ameriku. Njegovi industrijski roboti koriste se za rukovanje, zavarivanje, paletiranje, prskanje, poliranje i brušenje.
Sveobuhvatna servisna podrška iz CRP-a za vaše projekte robota
CRP pruža tehničku i servisnu podršku od instalacije robota i obuke do dugoročnog održavanja nakon prodaje.
Tehnička podrška na licu mjesta
CRP pruža pomoć na licu mjesta kada je potrebna tehnička podrška tijekom postavljanja robota.
Podrška na licu mjesta uključuje:
• Inspekcija robotom na licu mjesta
• Upute za instalaciju
• Podrška pri puštanju u rad
• Rješavanje tehničkih problema
• Tehnička pomoć na licu mjesta
Usluge obuke robota
CRP pruža obuku na temelju kupčeve primjene robota i operativnih zahtjeva.
Obuka uključuje:
• Obuka za robotske proizvode
• Obuka za upravljanje robotom
• Obuka programiranja
• Obuka za održavanje
• Podrška za obuku na licu mjesta
Dugoročna usluga nakon prodaje
CRP pruža stalnu podršku nakon što je robot isporučen i pušten u rad.
Podrška nakon prodaje uključuje:
• 2 godine jamstva za robota
• Podrška za popravak do 5 godina nakon prestanka proizvodnje proizvoda
• Zamjenska podrška do 10 godina
• Dostupnost rezervnih dijelova
FAQ
P: Jesu li maksimalni doseg i nosivost ovog robota prikladni za rukovanje teškim materijalima?
O: Da. CRP-RA27-50 robot za rukovanje materijalom i paletiranje dizajniran je posebno za industrijske primjene. S dosegom od 2,7 metara i velikom nosivošću, može učinkovito rukovati i paletizirati teške izratke i kutije, pokrivajući širok radni prostor.
P: Može li zadovoljiti zahtjeve visoke preciznosti paletiranja?
O: Apsolutno. Ovaj se robot može pohvaliti velikom ponovljivošću i velikim brzinama, osiguravajući precizne položaje slaganja (kao što je paletiranje). Prikladan je za operacije sastavljanja, sortiranja i paletiranja velike gustoće u proizvodnim linijama visoke brzine.
P: Kako sigurnosni dizajn osigurava pouzdanost u hitnim slučajevima?
O: Robot je opremljen neovisnom sigurnosnom pločom za zaustavljanje u nuždi (odvojeno od kontrolnog sustava) i koristi dvokružni dizajn za zaustavljanje u nuždi (krug sigurnosnog releja). Aktiviranje bilo kojeg kruga odmah isključuje robota, pružajući dvostruku sigurnosnu zaštitu za scenarije rukovanja materijalom.
P: Koje su praktične prednosti dizajna integriranog zraka i kabela za korisnike?
O: Kroz šuplje kanale u podlaktici i zapešću, kabeli i ID10 dvokružni zračni krug integrirani su od baze do kraja zapešća. Prednosti uključuju:
Uklanjanje vanjskog zapetljavanja kabela, poboljšavajući fleksibilnost rukovanja
Smanjenje učestalosti održavanja i poboljšanje učinkovitosti paletiranja
Potpora izravnog zračnog kruga za hvataljke pojednostavljuje integraciju alata na kraju linije
P: Kako struktura s jednim krakom poboljšava performanse?
O: Struktura s jednom rukom značajno smanjuje težinu na kraju linije, čineći robota fleksibilnijim i osjetljivijim tijekom rukovanja i operacija paletiranja. Također proširuje kompatibilnost s hvataljkama, alatima i radnim komadima prilagođenog oblika, prilagođavajući se različitim potrebama rukovanja radnim komadima.
